固態繼電器（Soid State Relay）簡稱SSR，它是用現代微電子技術與電力電子技術發展起來的一種新型無觸點開關器件。它單相為四端有源器件，兩個輸入控制端，兩個輸出端，輸入輸出間為光電隔離，輸入端加上直流或脈沖信號，輸出端就能從斷態轉變?yōu)橥☉B(tài)。整個器件沒有任何可動部件或觸點，實現了相當于電磁繼電器的功能。固態繼電器工作可靠，無觸點、無火花、壽命長、無噪聲、無電磁干擾、開關速度快，抗干擾能力強，且體積小，耐振動，防爆、防潮、防腐蝕，能與TTL、DTL、HTL等邏輯電路兼容，以微小的控制信號達到直接驅動大電流負載。固態繼電器目前已廣泛應用于計算機外圍接口裝置，電爐加熱恒溫系統；數控機械、遙控系統，工業自動化裝置；信號燈、交通燈、閃爍器、照明舞臺燈光控制系統；儀器儀表、醫療器械、辦公設備；自動消防，保安系統等等，另外在一些要求耐振、耐潮、耐腐蝕、防爆的特殊裝置和惡劣的工作環境中，以及要求工作高可靠的場合中，SSR能比傳統的繼電器有無可比擬的優越性。

普通型和增強型的區別

在感性負載的場合，當SSR由通態關斷時，由于電流、電壓的相位不一致，將產生一個很大的電壓上升率dv/dt（轉向dv/dt)加在雙向可控硅兩端，如此值超過雙向可控硅的換向dv/dt指標（典型值為10v/μs）則將導致延時關斷，甚至失敗。而單向可控硅為單極性工作狀態，只受靜態電壓上升率典型值為（200v/μs）影響，由兩只單向可控硅反并聯構成的SSR比普通型SSR的換向dv/dt有了很大的提高，而且還改善了SSR的輸出功率。實踐證明，在大功率應用場合，無論是感性負載還是阻性負載增強型SSR比普通型SSR的電流電壓沖擊特性和產品可靠性都有大大的提高。

固態繼電器型號注釋

JSF系列交流固態繼電器

產品特點

雙向可控硅輸出，零電流關斷。

能選擇輸入信號與TTL和COMS數字邏輯電路兼容。

輸入回路輸出回路之間光隔離。

發光二極管指示工作狀態。

輸入－輸出之間隔離耐壓2500V

內置阻容吸收回路和無阻容吸收回路可供選擇。

分過零觸發和隨機觸發兩種規格。

100%負載電流老化試驗，通過ISO9000認證。

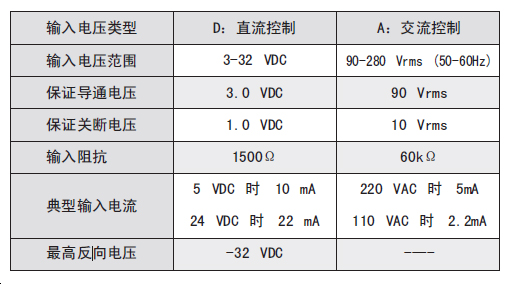

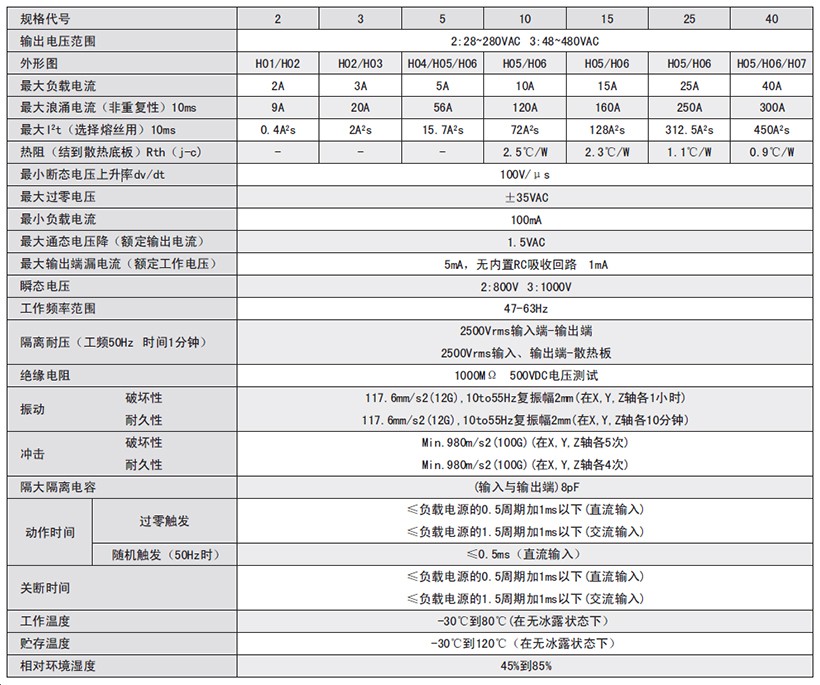

輸入?yún)?shù)（Ta=25℃）

輸入?yún)?shù)(Ta=25℃)

產品應用

JSF系列固態繼電器采用阻燃工程塑料外殼，環氧樹脂灌封，具有結構強度高，耐沖擊、抗震動性強。輸入端驅動電流小可方便的與計算機終端和各種數字程控電路接口，廣泛應用在石油化工儀器設備，儀器機械，包裝機械，紡織機械，數控機床，塑料機械，健身器件，娛樂設施等自動化控制領域。

特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境，及頻繁開關的場合。

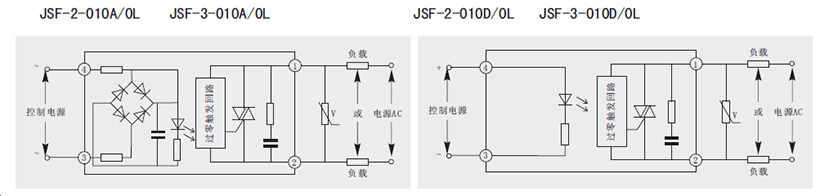

接線圖/線路圖

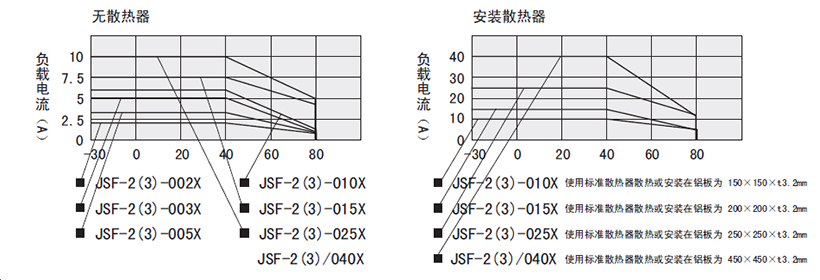

負載電流-使用環境溫度曲線

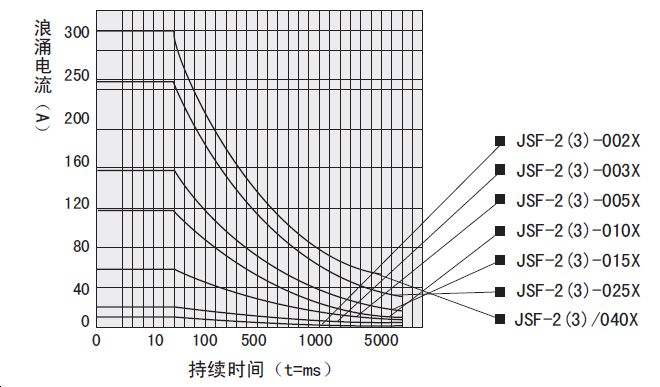

浪涌電流-持續時間曲線

HSF系列交流固態繼電器

產品特點

雙只單向反并聯可控硅輸出，零電流關斷。

能選擇輸入信號與TTL和COMS數字邏輯電路兼容。

輸入回路輸出回路之間光隔離。

發光二極管指示工作狀態。

輸入－輸出之間隔離耐壓2500V

內置阻容吸收回路和無阻容吸收回路可供選擇。

分過零觸發和隨機觸發兩種規格。

100%負載電流老化試驗，通過ISO9000認證

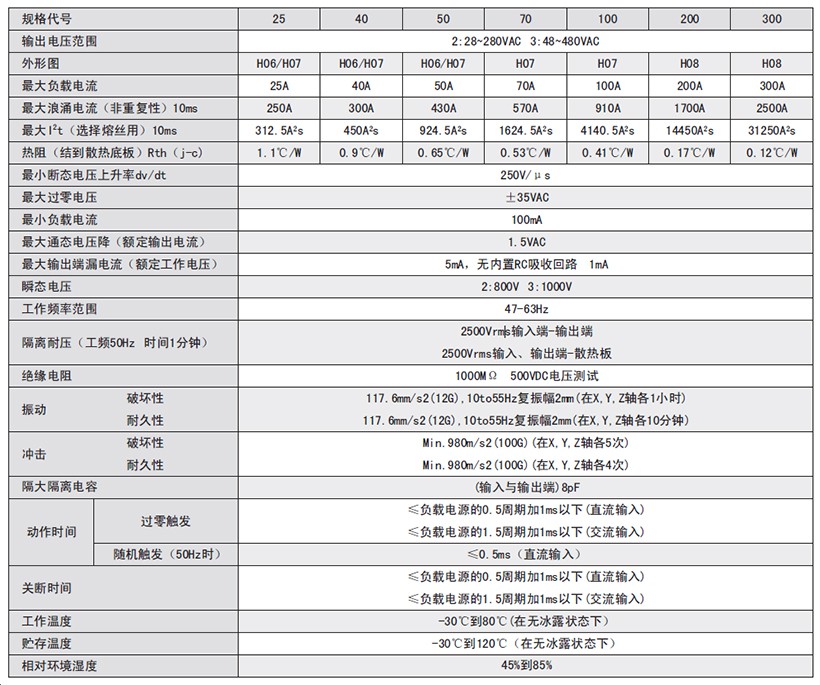

輸入?yún)?shù)（Ta=25℃）

輸入?yún)?shù)(Ta=25℃)

產品應用

HSF系列固態繼電器采用阻燃工程塑料外殼，環氧樹脂灌封，具有結構強度高，耐沖擊、抗震動性強。輸入端驅動電流小可方便的與計算機終端和各種數字程控電路接口，廣泛應用在石油化工儀器設備，儀器機械，包裝機械，紡織機械，數控機床，塑料機械，健身器件，娛樂設施等自動化控制領域。

特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境，及頻繁開關的場合。

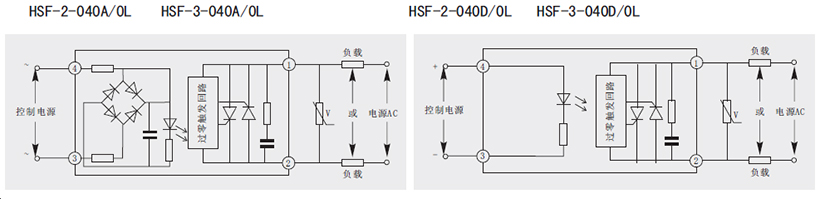

接線圖/線路圖

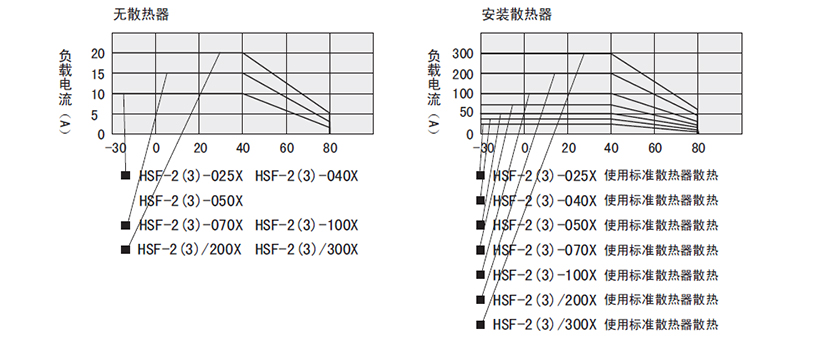

負載電流-使用環境溫度曲線

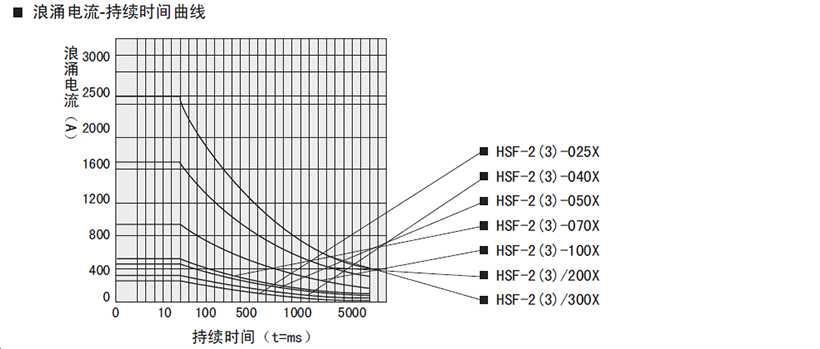

浪涌電流-持續時間曲線

GSF系列三相交流固態繼電器

產品特點

采用三組控制電路

每組采用兩只單相可控硅，反并聯輸出零電流關斷。

能選擇輸入信號與TTL和COMS邏輯電路兼容。

輸入回路與輸出回路之間光隔離。

發光二極管指示工作狀態。

內置阻容吸收回路和壓敏電阻，雙重瞬態保護，工作更可靠。

輸入－輸出之間隔離耐壓≥2500VAC

100%負載電流老化試驗，通過ISO9000認證。

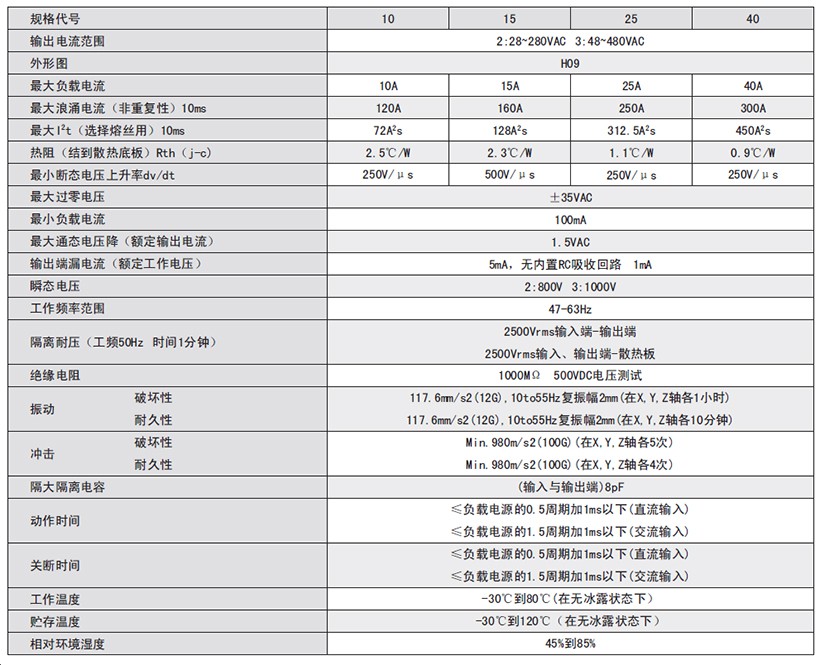

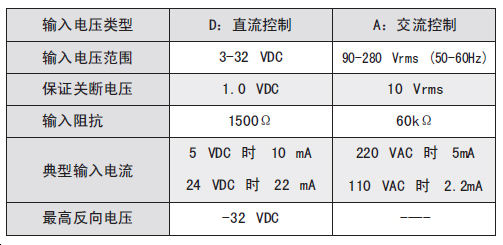

輸入?yún)?shù)（Ta=25℃）

輸入?yún)?shù)(Ta=25℃)

產品應用

GSF系列三相固態繼電器采用阻燃工程塑料外殼，環氧樹脂灌封，螺紋引出端接線，具有結構強度高，耐沖擊、抗震動性強。輸入端驅動電流小可方便的與計算機終端和各種數字程控電路接口，廣泛應用在石油化工儀器設備，儀器機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，娛樂設施等各種自動化控制領域。

特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境，及頻繁開關的場合。

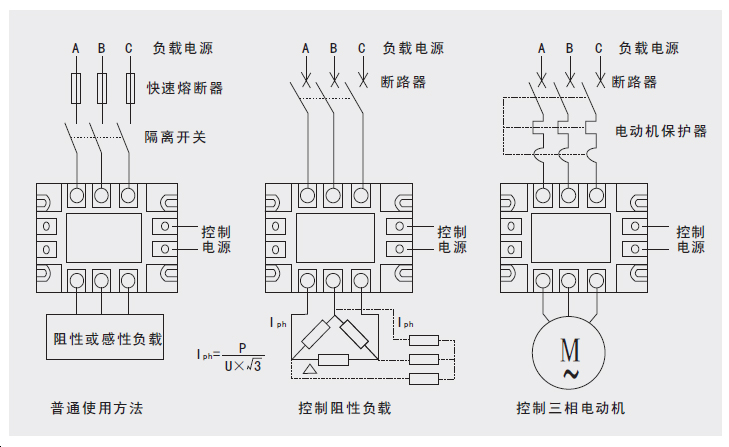

接線圖/線路圖

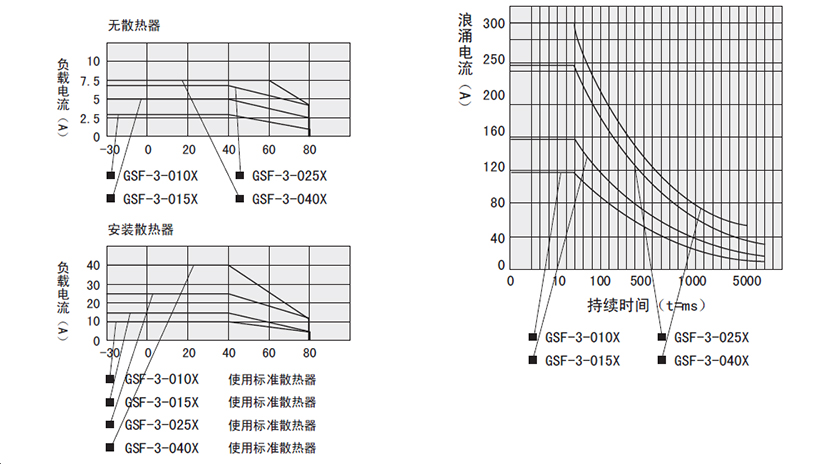

負載電流-使用環境溫度曲線

浪涌電流-持續時間曲線

RSF系列調壓型交流固態繼電器

產品特點

輸入、輸出－散熱板之間隔離耐壓2500VAC。

較高性價比，應用廣泛，高信賴度的通用產品。

100%負載電流老化試驗，通過ISO9000認證。

僅需外接1只電位器即可實現輸出電壓調節，使應用簡單化。

可控硅移相輸出，調節范圍寬。

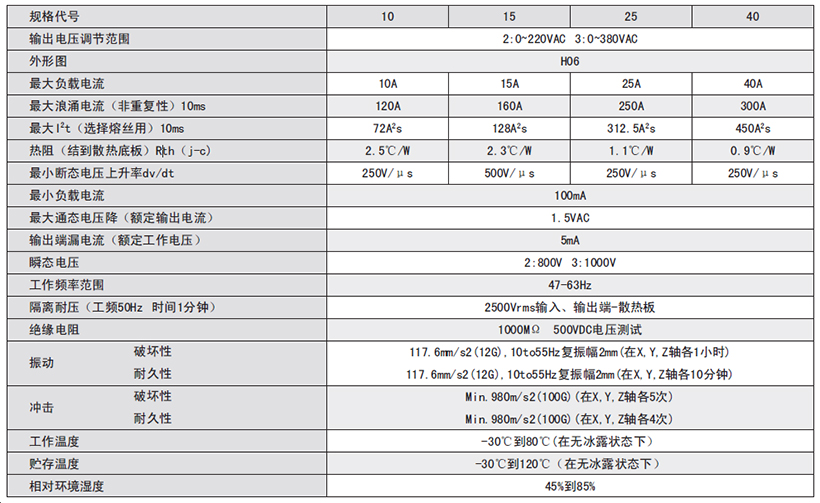

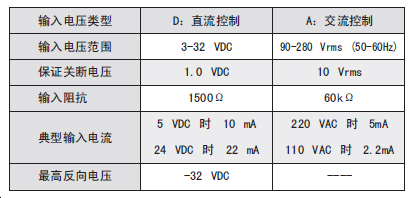

輸入?yún)?shù)(Ta=25℃)

產品應用

RSF系列固態調壓器是由可控硅開關電路以及內置阻容移相電路，消除滯后電路，過壓吸收電路等以模塊的形式采用阻燃工程塑料外殼，環氧樹脂灌封，螺紋引出端接線，具有結構強度高，耐沖擊、抗震動性強。使用時僅需外配一只電位器即可實現交流電功率調節，在許多應用場合中可以代替笨重的接觸式調壓器。

“L”型輸出采用單向可控硅（SCR）輸出，實現半波功率調節，主要應用在諸如電磁振動送料機中。

 廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，舞臺燈光中手動進行功率、電壓、溫度、亮度、速度等模擬量的調節。

特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境，及頻繁開關的場合。

典型應用：

工業設備溫度控制

白熾燈調光

阻性加熱元件

電磁振動送料機

傳送帶速度控制

小型交流串激電機調速

不適用的場合：

交流電動機控制

三相電動機控制

需要過零輸出的應用

需要完整正弦波輸入的應用

不能承受由調相波形引起射頻干擾的場合

容性負載以及整流電路

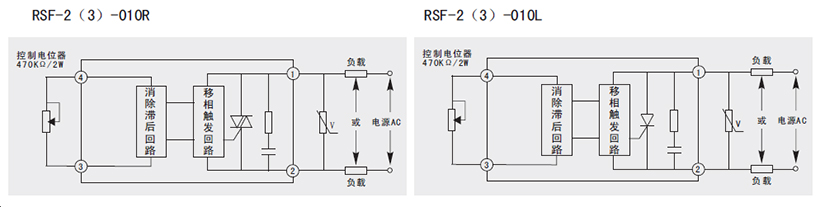

接線圖/線路圖

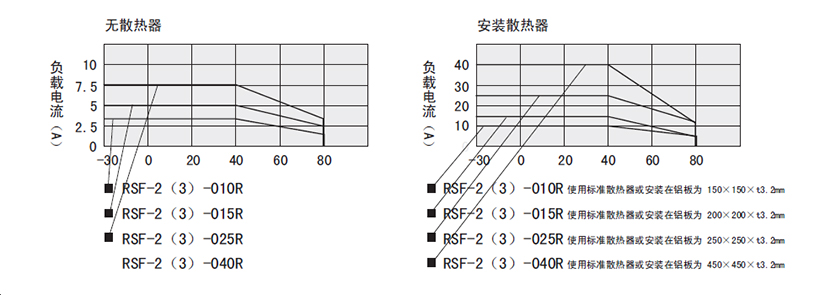

負載電流-使用環境溫度曲線

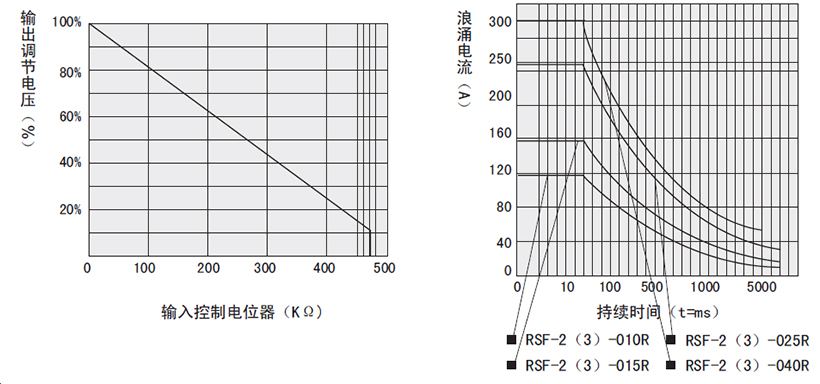

輸入控制/輸出電壓變化曲線

浪涌電流-持續時間曲線

固態繼電器技術參數術語

1、輸入電壓范圍-在規定的環境溫度下，施加至輸入端能使固態繼電器正常工作的電壓范圍。阻性輸入型固態繼電器輸入范圍分兩檔：3-14V，10-30V；恒溫型固態繼電器輸入電壓范圍多為3-32V。

2、保證接通電壓-保證常開型固態繼電器輸出電路接通時施加在輸入端的電壓的最低值。類似于電磁繼電器的動作電壓最大值。該值一般為固態繼電器的輸入電壓范圍的下限值。即在輸入端施加該電壓或大于該電壓時固態繼電器確保接通。

3、保證關斷電壓-保證常開型固態繼電器輸出電路關斷時施加在輸入端的最高值。類似于電磁繼電器釋放電壓最小值。即在輸入端加該電壓或低于該電壓時，固態繼電器確保關斷。

4、反極性電壓-能夠加在固態繼電器的輸入端上不會造成永久性損壞的最大允許反極性電壓。該值一般確定輸入電壓范圍的上限值。

5、額定輸出電流-在規定環境溫度下，固態繼電器允許使用的最大穩態負載電流值。

6、輸出電壓降或接通電阻-在規定環境溫度下，固態繼電器處于接通狀態，在額定工作電流下，兩輸出端之間的壓降或電阻。

7、輸出漏電流-在規定的環境溫度下，固態繼電器處于關斷狀態，輸出端為額定輸出電壓時，流經負載的電流（有效）值。

8、接通時間-當使常開型固態繼電器接通時，從切除輸入電壓至保證接通電壓開始到輸出端電壓（或負載電壓）達到其電壓最終變化的90％為止之間的時間間隔。

9、關斷時間-當使常開型固態繼電器接通時，從切除輸入電壓至保證關斷電壓開始到輸出端電壓（或負載電壓）達到其電壓最終變化的90％為止之間的時間間隔。
